Colibri Setup Saver

קיבוע אחד פחות על אותו חלק — והתוכנית מראה למה.

MEKLYRA מתכננת את החלק פעמיים: פעם עם המכשירים מוני-הקירור של Colibri Spindles ברשימת הכלים, ופעם בלעדיהם — ומציגה את שתי התוכניות האמיתיות זו לצד זו. למטה: חלק הדמו שלנו MEK-DEMO-07, על Haas VF-2, באלומיניום 6061-T6.

2 קיבועים במקום 31:16 פחות לחלקשתי העמודות הן תוכניות אמיתיות

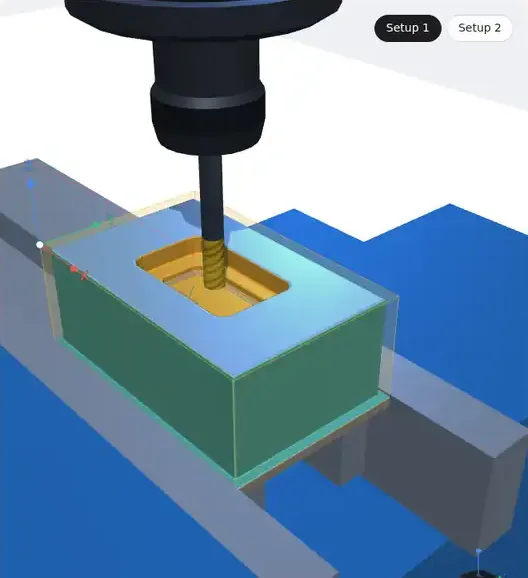

MEK-DEMO-07 מקובע במלחציים בסימולציה של MEKLYRA, הכיס בחספוס
MEK-DEMO-07 בסימולציה של MEKLYRA — setup 1, חספוס הכיס.
Colibri Setup Saver — MEK-DEMO-07
בליעם Colibriהפרש
קיבועים32−1
פעולות1613−3
כלי חיתוך66זהה
זמן חיתוך לחלק3:102:31−0:40
זמן לא-חיתוך לחלק1:000:53−0:07
בדיקות לחלק1:301:00−0:30
סה״כ לחלק5:404:24−1:16

בסדרה של 100 חלקים זה בערך 2 שעות ו-7 דקות של זמן מכונה — ועוד כיוון מתקן אחד פחות, שלא נכלל במספרים.

מה המכשירים עושים על החלק הזה

Colibri Spindles TJM90-21 — ראש ג׳ט מיקרו ב-90°

קודח את שני חורי הצד Ø2 מלמעלה, ב-setup 1. הצד של החלק אף פעם לא צריך לפנות לציר — והקיבוע השלישי נעלם.

Colibri Spindles G-JET — ציר ג׳ט (TJS-GJET-BT40)

חורט את האות M בכרסום Ø2 במהירות של הציר עצמו, המונע מלחץ הקירור — 8,100 הסל״ד של המכונה היו מרעיבים כלי קטן כזה.

את ה-G-JET מתכננת ומייצרת Colibri Spindles; הוא נמכר גם בשם ISCAR SPINJET GJET. נתוני המכשירים מהקטלוג המפורסם של Colibri.

על החלק שלכם

  1. פתחו את החלק ב-MEKLYRA — מודל STEP והשרטוט.
  2. מתחת לזמנים של התוכנית, הקישו Colibri Setup Saver. החלק מתוכנן פעם שנייה בלי המכשירים.
  3. קראו את שתי התוכניות זו לצד זו, והדפיסו עמוד אחד לרצפה.
נסו על החלק שלכםהורידו את הדוגמה (STEP)ואת השרטוט (PDF)

מה המספרים אומרים — ומה לא

  • שתי העמודות יוצאות מאותו מתכנן, על אותו מודל, שרטוט, מכונה, חומר וחומר גלם. ההבדל היחיד: האם המכשירים של Colibri ברשימת הכלים. שום דבר לא מוערך לצורך ההשוואה.
  • הזמנים לפי רשומת המכונה וזמני ההעמסה והחלפת הכלי של המפעל עצמו. כיוון המתקן החד-פעמי לכל סדרה לא נספר — לכן קיבוע שנחסך שווה יותר ממה שהטבלה מראה.
  • כשמכשיר לא משנה כלום בחלק, MEKLYRA אומרת את זה בפשטות — לא כל חלק צריך אחד.

המספרים מ-MEKLYRA build 447, 23 בספטמבר 2026.
