תוכנית עיבוד בפחות מדקה.
גוררים את ה-STEP ואת השרטוט. MEKLYRA מתכננת את הדפינות, הכלים ונתוני החיתוך לפי כללים שנכתבו מתוך עשרות שנים ליד המכונה — לא עוד AI שמנחש — ומוסרת תיק ייצור שרצפת הייצור מתכוננת ממנו. כל החלטה מצטטת את הכלל שלה; כל פער מוצג, לעולם לא מוסתר.

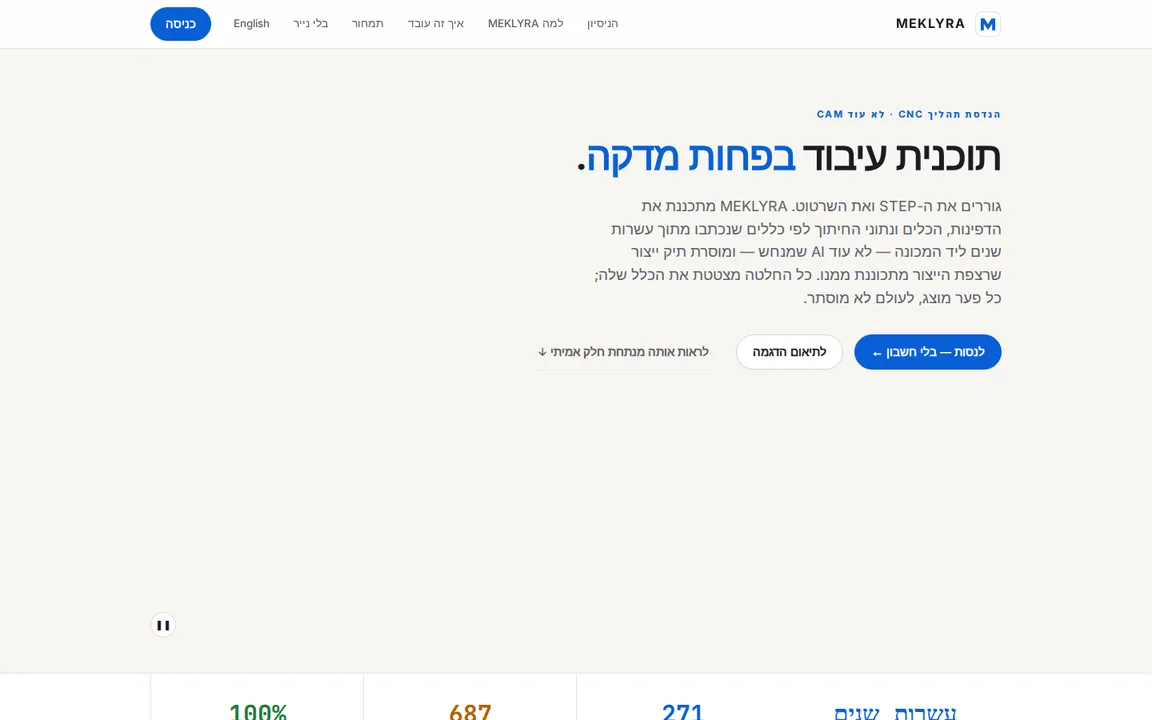

- 1פותחים את meklyra.com
- 2נכנסים

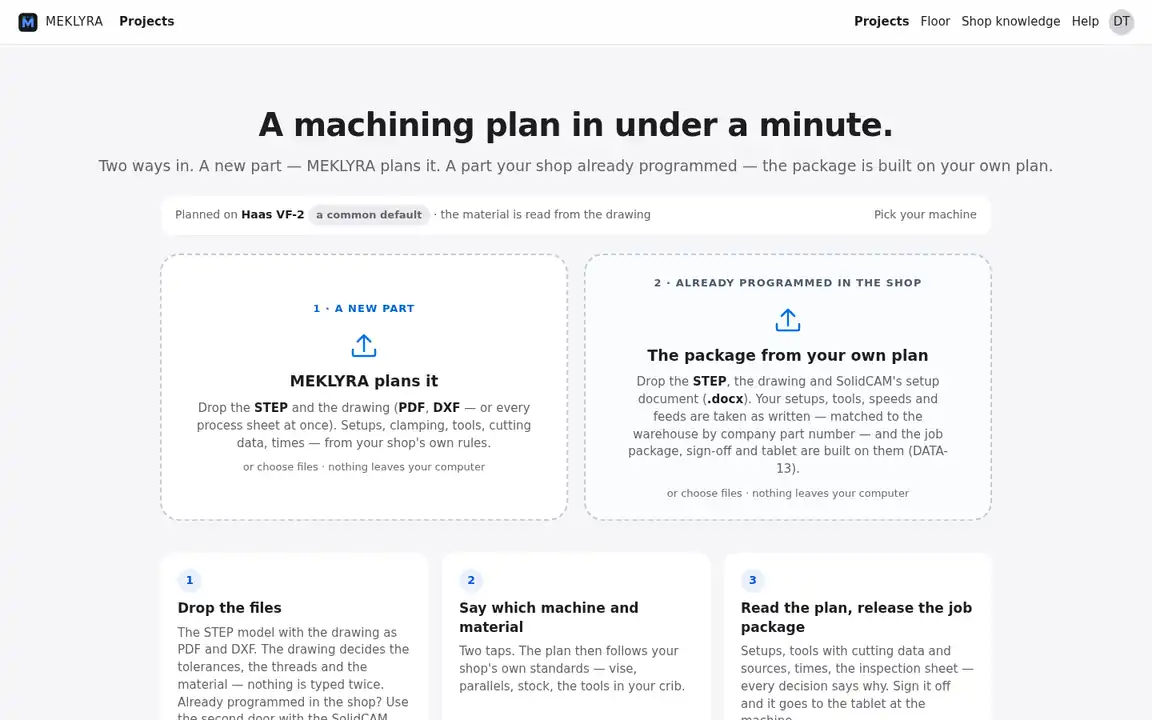

- 3גוררים את ה-STEP ואת השרטוט

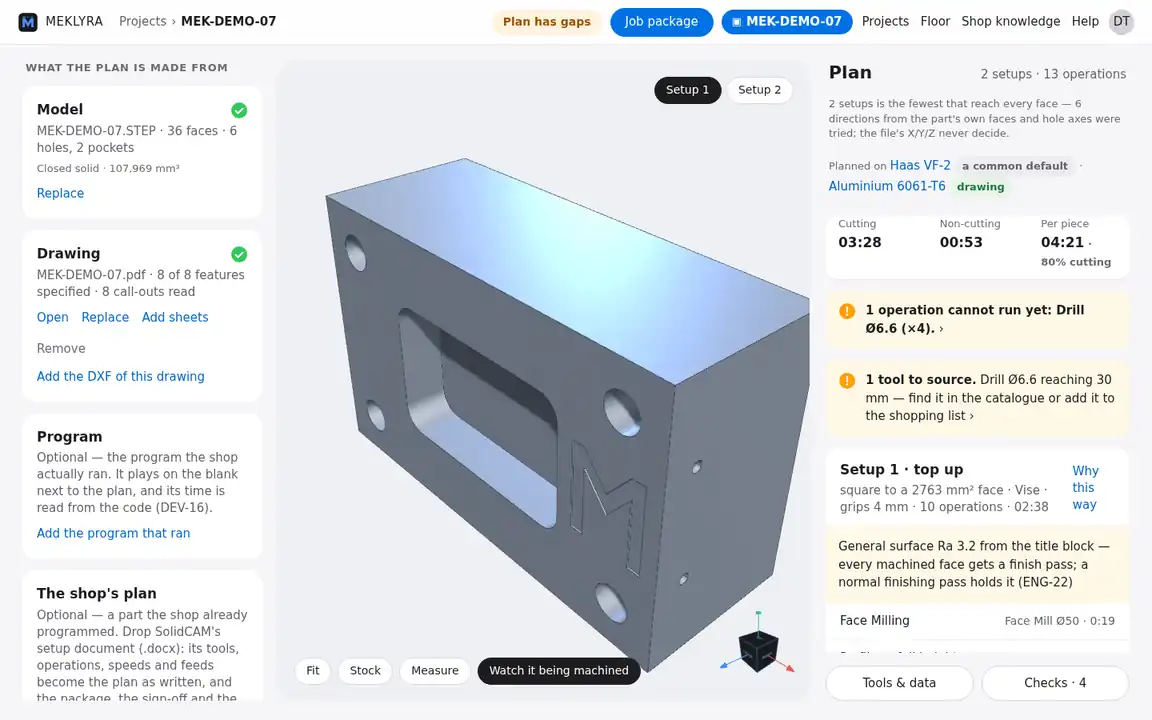

- 4התוכנית מוכנה — בפחות מדקה

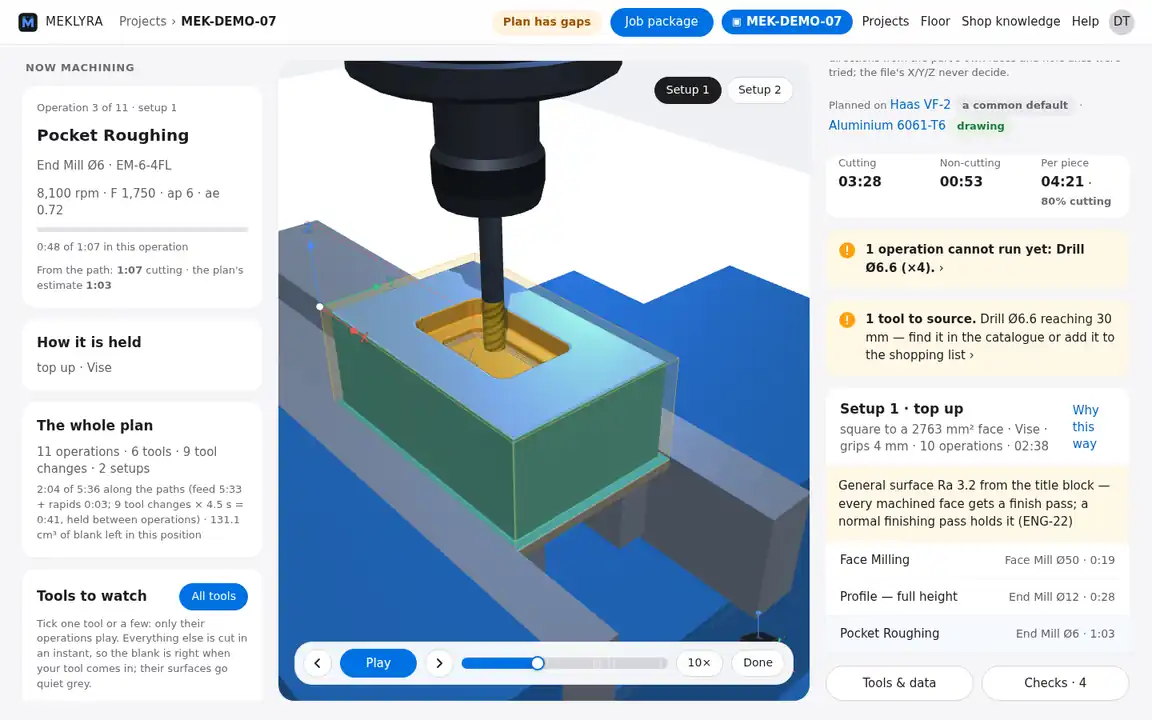

- 5צופים בעיבוד

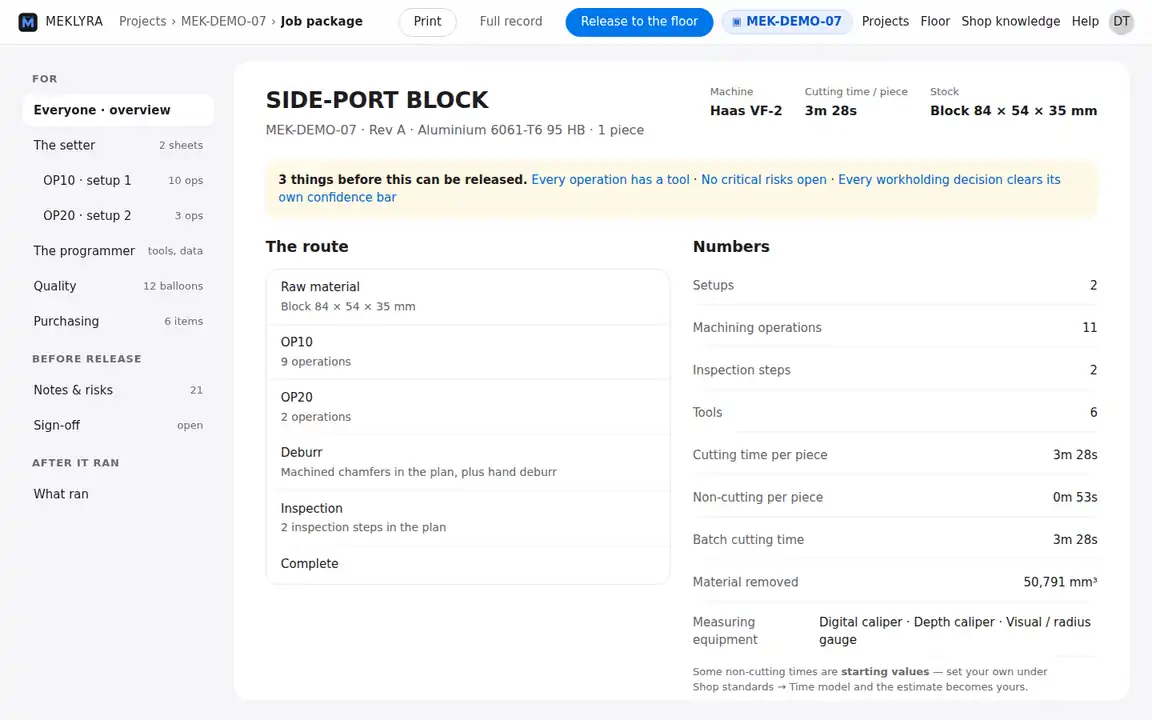

- 6תיק ייצור לרצפה
הניסיון הוא המנוע.
MEKLYRA לא אומנה להישמע כמו מכונאי — היא נכתבה על ידי מכונאים. עשרות שנות הנדסת תהליך ליד המכונה, מזוקקות ל-275 כללים כתובים שהמנוע חייב לציית להם. המתמטיקה מציעה את המספרים; לניסיון יש זכות וטו. שלושה מהכללים, כמו שנלמדו:
קידוח מרכוז קודם — אלא אם הוכח אחרת
מקדח נכנס רק אחרי ספוט, אלא אם המקדח הזה בדיוק רשום כממרכז-עצמו. "כנראה בסדר" זה איך שקדח בורח מהמיקום — מחזור ספוט עולה שניות, קדח שברח עולה חלק. לא רשום = ספוט, והתוכנית אומרת למה.
פנים, ואז קונטור — תמיד
החיתוכים הראשונים מנקים את החומר למידה: פנים, ואז הקונטור החיצוני, לפני הכול. עכשיו רואים את החומר אמיתי, וכל קדח שאחריהם נמדד מול בסיס שקיים באמת — לא מול חומר גלם שמעולם לא היה ישר.
האפס שייך לתהליך
מערכת הקואורדינטות היא החלטה של המתכנת, לפי הדפינה — לקובץ ה-STEP אין זכות הצבעה. Z לאורך הציר, אפס על דאטום מהשרטוט כשיש כזה. מערכת שמעתיקה את צירי ה-CAD היא מערכת שמעולם לא עמדה ליד מכונה.
לכל החלטה יש כלל. לכל כלל יש מחבר.
רוב המערכות מנחשות ונראות בטוחות. MEKLYRA בנויה הפוך: היא מתכננת כמו מתכנת טוב, וכשהיא לא יודעת — היא אומרת.
הפלייבוק מנהל את ההצגה
275 כללים כתובים — מקור לכל כלל: סדר דפינות, תפיסה, קידוחים, אסטרטגיית כרסום, מערכות קואורדינטות, זמנים. המנוע רשאי לעשות רק מה שהפלייבוק מתיר, וכל בחירה על המסך מצטטת את הכלל שקבע אותה.
כנה מהיסוד
נתון חסר נשאר חסר: אין הזנות מומצאות, אין אורכי כלים מנוחשים, אין ברירות מחדל שקטות. פער בתוכנית נצבע על החלק בכתום אזהרה — חומר שאף פעולה לא מסירה הוא משהו שרואים, לא משהו שנעלם.
השרטוט מחליט
המודל מושווה מול השרטוט — הברגות, דאטומים, טולרנסים. איפה שהם לא מסכימים, התוכנית עוצרת ואומרת בדיוק מה לא בסדר, במקום לעבד בשקט לפי אחד מהמספרים. חלק שלא מוכן לתכנות לא מוצג כאילו הוא כן.
רואים את זה מעובד — לפני
תפיסה ונקודות אפס לכל דפינה (ISO 841), כלים מצוירים לפי הסוג והמידות האמיתיים שלהם כולל המחזיק, מתכת שיורדת מהחומר כמו על המכונה, וזמן חיתוך מופרד מזמן כיוון, החלפות כלים ותנועות מהירות.
לראות אותה עובדת על חלק אמיתי — בשקיפות מלאה.
MEK-DEMO-07 הוא חלק דמו שבנינו בדיוק בשביל העמוד הזה: בלוק אלומיניום 80 × 50 × 30 מ"מ עם כיס, ארבעה קדחים מעבריים, שני קדחי Ø2 בפאת הצד — הפיצ'ר שעולה למפעל של 3 צירים דפינה שלישית — והאות M חרוטה בעומק 0.3 מ"מ בפאה העליונה, עבודה לכרסום Ø2 במהירות שהציר של המכונה לא נותן. עם ה-TJM90-21 של Colibri Spindles, ראש ג'ט מיקרו ב-90° המונע מלחץ הקירור, התוכנית קודחת את קדחי הצד מלמעלה; עם ציר הג'ט GJET שלהם היא חורטת את ה-M ב-35,000 סל"ד הקבועים של המפעל (CD-01 c), ממשאבת 40 הבר שקוליברי דורשת. חלקים של לקוחות נשארים פרטיים, אז פרסמנו חלק משלנו — וכל מספר למטה הוא מה שהמערכת דיווחה בפועל בבילד הזה, לא שיווק. הורידו את ה-STEP ואת השרטוט והריצו בעצמכם — על המכונות, הכלים והנתונים שלכם המספרים יהיו שלכם, ההיגיון אותו היגיון.
כל שורה למעלה נפתחת להנמקה שלה. זה מה שהמערכת ענתה, מילה במילה, כששאלנו למה דפינה 1 נעשית ככה:
המידה הארוכה (84 מ"מ) לאורך ציר X של המכונה, 54 מ"מ בין הלסתות. הלסתות נסגרות על שתי הפאות 84 × 35 של הגלם. מניחים על מקבילים 25 מ"מ כך ש-31 מ"מ בולטים מעל הלסתות. 4 מ"מ גלם בתוך הלסתות. קונטור עד 31 מ"מ מלמעלה — הגובה המלא של החלק וצעד לתוך תוספת האחיזה SET-53. קדחי הצד f4 Ø2, f5 Ø2 נקדחים בדפינה הראשית עם ראש ה-90° המונע-קירור Colibri Spindles TJM90-21 — דפינה אחת פחות SET-54; גוף הראש (Ø27) חייב לעבור נקי מהחלק ומהמלחציים — לוודא על הדפינה. אפס (G54): X0 Y0 בפינה השמאלית-קדמית העליונה של הגלם, Z0 על הפאה העליונה SET-51.
המלצה ← כלל כתוב ← הנמקה. לא קופסה שחורה — ספר כללים שאפשר לקרוא, לשאול עליו, ולעקוף אותו.
מקבצים — לתיק ייצור.
ארבעה שלבים, כלום לא מוסתר באמצע.
טוענים את החלק
מעלים את מודל ה-STEP עם השרטוט שלו. המנוע קורא גיאומטריית B-Rep אמיתית — קדחים, כיסים, מדרגות בקדח, דאטומים — ובודק את המודל מול הקריאות שבשרטוט.
הפלייבוק מתכנן
סדר דפינות, תפיסה, נקודות אפס, כלים ונתוני חיתוך — כל אחד מוחלט לפי כלל כתוב עם המקור שלו מוצג, מהמחסן שלך קודם ומקטלוגי היצרנים אחר כך.
סוקרים ומוסרים
צופים בסימולציה מקלפת את החומר פעולה-פעולה, קוראים את ה"למה" מאחורי כל בחירה, ומדפיסים הוראת ייצור שרצפת הייצור באמת יכולה להתכונן ממנה.
הרצפה סוגרת את המעגל
משחררים את העבודה לטאבלט שליד המכונה — שרטוט, כלים, דוח בדיקה. מה שבאמת רץ חוזר חתום, והופך לרשומה מאומתת שהחלק הבא מתוכנן ממנה.
היא אומרת מה לא יתעבד — ומראה בדיוק איפה.
המודל נבדק מול הגבולות של המפעל שלך ברגע שהוא נוחת: עובי דופן, עומק קדח, מכמה כיוונים הכלים צריכים להגיע, קוטרי מעבר והברגה. ממצא קריטי הוא לא הערת שוליים — הוא פותח חתך דרך החלק עם הנקודה מסומנת באדום, מה זה אומר, ומה לעשות.
- דופן דקהדופן מתחת למינימום של המפעל — איפה, ובכמה
- קדח עמוקעומק לקוטר מעבר לגבול המקדח — פקים או מקדח ארוך
- הרבה דפינותיותר כיווני כלי ממה שהמכונה נותנת בדפינה אחת
- קדח מעברקוטר שתואם מידת מעבר תקנית — בשם, לא בניחוש
- קדח להברגהקדח שתואם קוטר קדם-הברגה — התבריג שהשרטוט חייב לאשר
- הגעהכל פאה נגישה לכלי מהדפינות שתוכננו
- הדופן הדקה ביותרהחתך הדק ביותר בחלק, נמדד, מול הטיפוסי

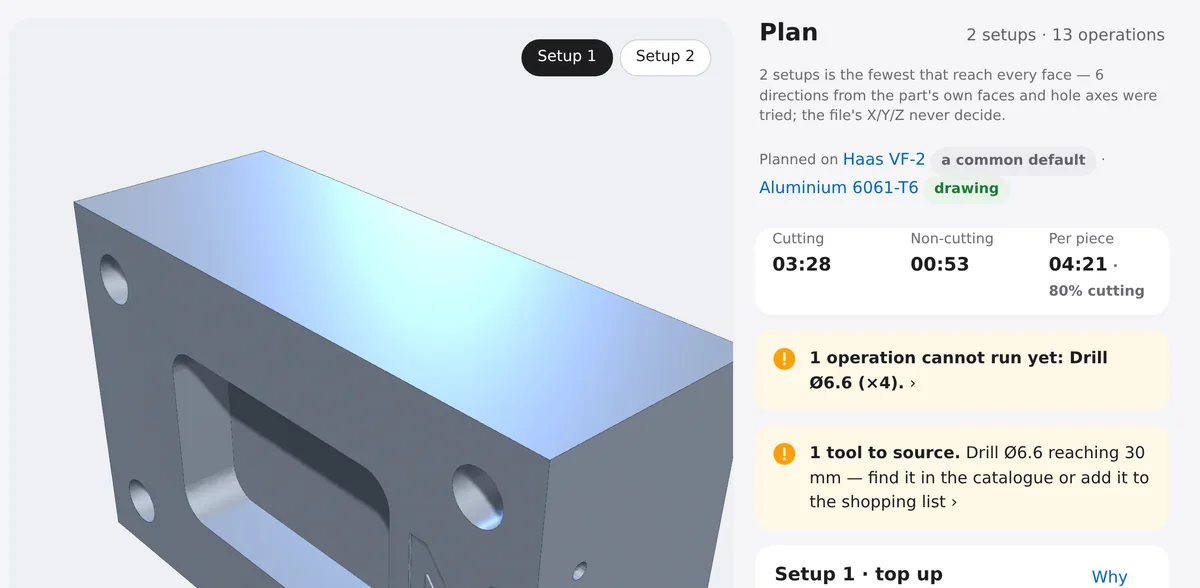

לא הדמיה שיווקית. אלה מסכי העבודה.
כל מספר עליהם הוחלט לפי כלל שאפשר לקרוא — הצ'יפים הכחולים הם מזהי הכללים.
שתי דפינות, לא שלוש — כי התוכנית מכירה את הכלים שלך.
ל-MEK-DEMO-07 יש שני קדחי Ø2 בפאה צדדית. במכונת 3 צירים רגילה זו דפינה שלישית — או עבודה למכונת 5 צירים. התוכנית מצאה ברשימת הכלים של המפעל ראש 90° מונע-קירור, קדחה את קדחי הצד מלמעלה, וסגרה את העבודה בשתי דפינות במלחציים, 11 פעולות עיבוד, 2:52 חיתוך. האות M נחרטת בציר ג'ט ב-35,000 סל"ד הקבועים של המפעל על מכונה שהציר שלה נעצר ב-8,000. וכל שאלה פתוחה נאמרת בקול: מקדח שאין על המדף — והתוכנית אומרת את זה (GOV-02).

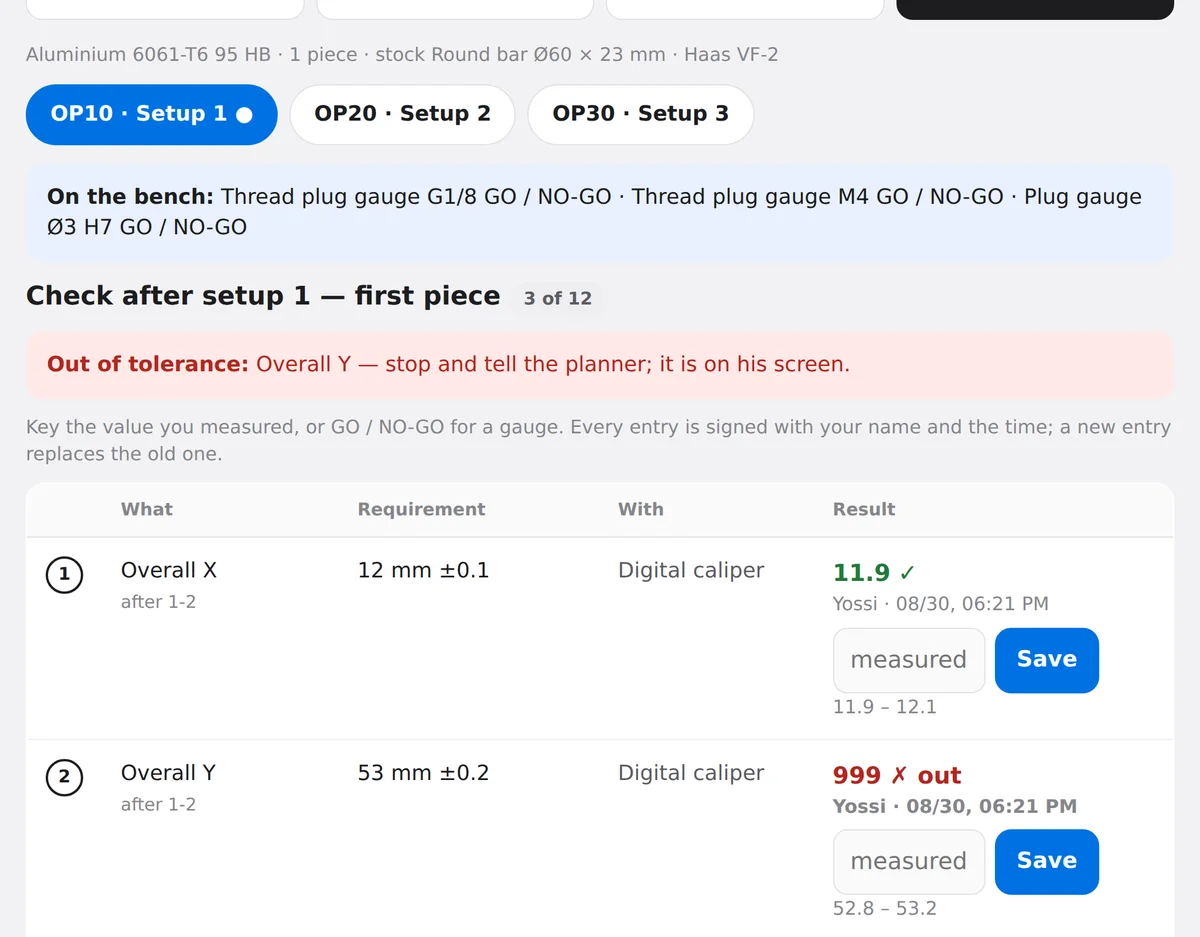

המסדר מקבל דף, לא צילום מסך.
השרטוט, דף התהליך, רשימת הכלים ודף המדידות — על טאבלט ליד המכונה. המפעיל מקליד ערך שנמדד ורואה ירוק או אדום מול גבולות שחושבו מהשרטוט (ISO 286), חתום בשם ובשעה. בעברית, למסדר שלא קורא אנגלית.

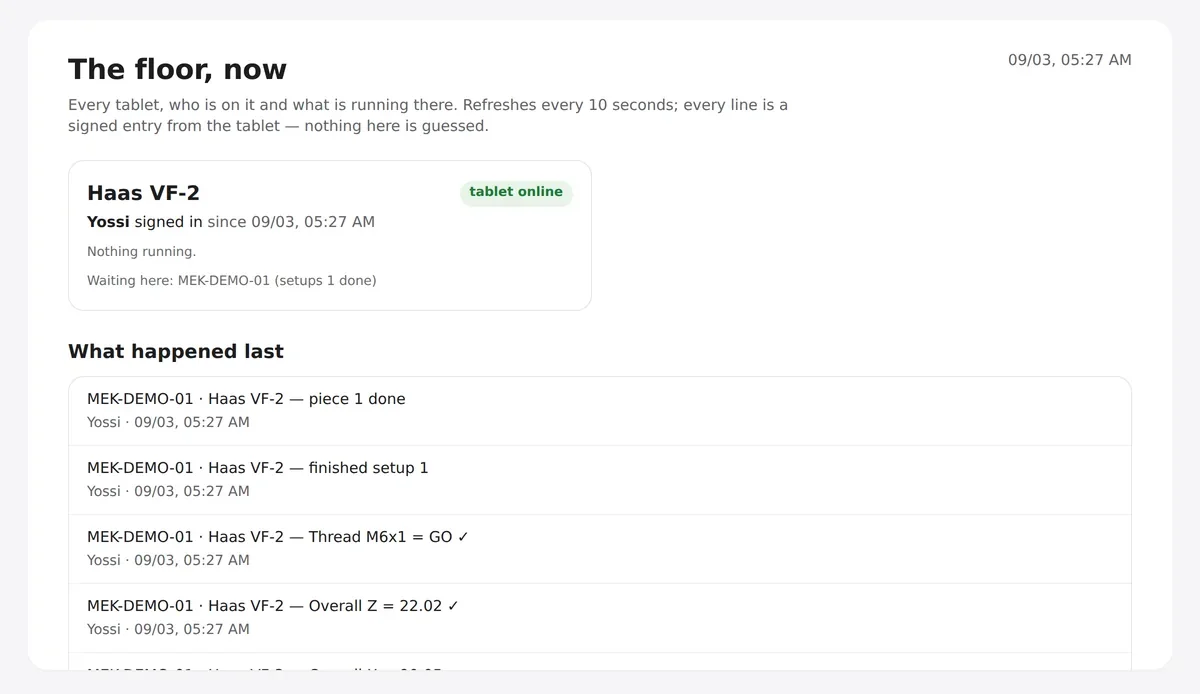

כרטיס לכל מכונה. מי, מה, עד איפה.
מי מחובר, איזו עבודה ואיזו דפינה רצה, כלים שאושרו, המדידות האחרונות, האירועים האחרונים בכל המפעל — מתרענן כל עשר שניות. כל שורה היא רישום חתום מטאבלט.
פתרון למפעל שאין לו מכונת 5 צירים — ולמפעל שיש לו.
אתם על 3 צירים
קדח צד, קדח רוחבי, חתך תחתי — התכונות שפעם אמרו דפינה שלישית או "את העבודה הזו אנחנו לא לוקחים". MEKLYRA מתכננת אותן עם ההתקנים שכבר ברשימה שלכם: ראש 90° מונע-קירור קודח מלמעלה; ציר ג'ט נותן לכרסום Ø2 47,000 סל"ד על מכונה של 8,000. פחות דפינות, בלי מכונה חדשה.
אתם על 5 צירים
אותם כללים מתכננים את מספר הדפינות הקטן ביותר שהמכונה שלכם מגיעה אליו, ואותם התקנים עדיין חוסכים דפינה או הידוק-מחדש איפה שהחלק מאפשר — התוכנית אומרת איפה, ולמה. שום דבר לא מתוכנן לפי צירי הקובץ; הפאות של החלק מחליטות.
הכלים שמאפשרים את זה
ראשים וצירי ג'ט מונעי-קירור עובדים ממשאבת הלחץ הגבוה של המכונה עצמה — בלי הנעה, בלי חיווט. אלה שבדף הזה הם ראש Micro-90 דגם TJM90-21 וציר הג'ט TJS-GJET-BT40 של Colibri Spindles, מצוירים בסימולציה מהמודלים שהיצרן מפרסם בדיוק לשם כך. התקן של יצרן אחר ברשימה שלכם מתוכנן באותה דרך.
עובד עם מה שאתם כבר מריצים.
MEKLYRA יושבת בין ה-CAD, ה-CAM וה-ERP שלכם — קוראת את מה שכבר יש לכם ומוסרת לרצפה תוכנית. כל קובץ נקרא בדפדפן שלכם; המודלים, השרטוטים והתוכניות לא עוזבים את המפעל.
ה-CAD שלכם — המודל והשרטוט
מודל STEP, עם השרטוט כ-PDF או DXF. המנוע קורא גיאומטריית B-Rep אמיתית, ואת גוש הכותרת והקריאוֹת שבשרטוט — חומר, טולרנסים, תבריגים — קורא תא-אחר-תא, בלי להקליד פעמיים (ENG-22).
ה-CAM שלכם — חלק שכבר תכנתתם
כבר עיבדתם אותו ב-SolidCAM? גררו את מסמך ההגדרה של SolidCAM וחבילת העבודה נבנית על התוכנית שלכם — הדפינות, הכלים, המהירויות והקידמות כפי שנכתבו (DATA-13). MEKLYRA מתכננת את התהליך; היא לא מחליפה את ה-CAM שברשותכם.
ה-ERP שלכם — הקריב והמחסן
מאגר הכלים מגיע מהייצוא של ה-ERP עצמו — KITARON היום, נקרא לפי שם עמודה כך שגם ייצוא בסדר שונה נטען (DATA-12) — וכל כלי מותאם למדף שלכם לפי מק"ט. בנוי להוסיף ERP נוסף באותה הדרך.
לא רואים את שלכם? פיילוט על אחד מהחלקים שלכם הוא הדרך המהירה לבדוק — שלחו אותו ונגיד לכם בכנות מה נקרא היום ומה היינו מוסיפים.
תמחור שמתאים לעבודה.
בלי מבוך רישוי לפי מושב, ובלי "בקש הצעת מחיר כדי לגלות" לעבודת כרסום סטנדרטית. מנוי אחד מעמיד את מנוע התכנון, את מעגל רצפת הייצור, ואת הכללים של המפעל שלך — על כל חלק שהצוות שלך מריץ. עבודת חריטה-מכרסמת — שדורשת live tooling והגדרה בהתאמה — מתומחרת למפעל שלך.
- הפלייבוק המלא — 275 כללים כתובים, מקור לכל אחד, על כל תוכנית
- בדיקות יכולת ייצור לפני השבב, בחתך, עם הפתרון
- מעגל רצפת הייצור: טאבלט ליד המכונה, בקרה חתומה, לוח חי
- הכללים ונתוני החיתוך של המפעל שלך מצטרפים למנוע
- ה-STEP והשרטוטים שלכם לא יוצאים מהמפעל
- כללים ומכונות חדשים בכל בילד — בלי דמי שדרוג
חוזה שנתי — MEKLYRA בנויה לשבת בשגרת העבודה שלכם, ולכן אנחנו עובדים עם מפעלים שמתחייבים, לא עם לקוחות מזדמנים. פיילוט רץ על החלקים שלכם קודם, לפני שחותמים.
- חלקי חריטה וחריטה-מכרסמת, מוגדרים יחד אתכם
- כל מה שבחבילה הבסיסית, על המכונות שהיא מכסה
- קריאה כנה מה מתוכנן היום ומה נבנה
קודם תראו את זה על החלק שלכם.
שלחו לנו חלק אחד שאתם מייצרים — STEP והשרטוט שלו — ונריץ אותו חי ונעבור איתכם על כל החלטה שהמערכת קיבלה ולמה. בלי התחייבות, והתוכנית נשארת אצלכם.
לתיאום הדגמהתשובות ישרות.
MEKLYRA מחליפה את ה-CAM שלי?
לא — והיא גם לא מנסה. MEKLYRA מקבלת את ההחלטות שבאות לפני ה-CAM — דפינות, תפיסה, כלים, נתוני חיתוך, הכול עם ציטוט לכלל כתוב — ואת כל מה שבא אחריו: הוראת הייצור, השרטוט עם הבלונים, הטאבלט שליד המכונה. את מסלולי הכלי ממשיכים לחתוך ב-CAM שכבר יש לכם; פשוט מגיעים אליו אחרי שהחשיבה כבר נעשתה. ה-CAM מתכנת את מסלולי הכלי. MEKLYRA מתכננת את תהליך הייצור.
צריך להעלות G-code?
לא. התוכניות שלכם לא יוצאות מהמפעל. MEKLYRA עובדת מהמודל ומהשרטוט.
אפשר להתחיל מחלק שכבר תכנתתי ב-CAM?
כן. גררו את מסמך ההגדרה של SolidCAM (.docx) ו-MEKLYRA בונה את חבילת העבודה על התוכנית שלכם — הדפינות, הכלים, המהירויות והקידמות כפי שנכתבו, מותאמות לקריב לפי מק"ט (DATA-13). זו הדלת השנייה במסך ההעלאה. המסמך נקרא בדפדפן שלכם; התוכנית נשארת במפעל.
מאיפה נתוני החיתוך?
קודם הרשומות המאומתות של המפעל שלכם, ואחריהן הקטלוגים שהיצרנים מפרסמים — כל מספר נושא את המקור שלו, ומספר בלי מקור אומר את זה במקום להעמיד פנים.
אילו קבצים צריך?
מודל STEP. מוסיפים את ה-PDF של השרטוט — והיא קוראת את הטבלה ואת הקריאות, בונה את דוח הבדיקה ומבלנת את השרטוט. גם DXF נקרא.
מה קורה כשמשהו חסר?
היא אומרת. כלי בלי אורך להב רשום, מידה שהשרטוט לא נותן, דופן שלא תתעבד כמו שצוירה — כל אחד מוצג כשאלה פתוחה, אף פעם לא מטויח. זה כלל GOV-02, והוא הכלל שכל השאר מצייתים לו.
איך רצפת הייצור מקבלת את התוכנית?
כפתור אחד משחרר את העבודה לטאבלט שליד המכונה: השרטוט, התהליך, רשימת הכלים ודוח הבדיקה. המפעיל מאשר כלים, מקליד מדידות וחותם — והכול זורם חזרה למתכנת, בזמן אמת.
כמה זה עולה?
לעיבוד ב‑3 ו‑5 צירים, מנוי אחד — $390 לחודש לכל מפעל, בחיוב שנתי על חוזה ל‑12 חודשים — חלקים, מפעילים וטאבלטים ללא הגבלה, כללים ומכונות חדשים בכל בילד בלי דמי שדרוג. עבודת חריטה-מכרסמת (live tooling) היא MEKLYRA Custom, מוגדרת ומתומחרת למפעל שלכם. עדיין מתלבטים? שלחו לנו חלק ונריץ אותו חי לפני שמתחייבים. ראו תמחור.
שלחו לנו STEP ושרטוט — נחזור עם תוכנית עיבוד מלאה, כולל ההסבר מאחורי כל החלטה.
לנסות בלי חשבון ←הניסיון נועד להערכה על החלקים שלכם — בדפדפן, בלי ששום דבר נשלח. שימוש ייצורי — הרצפה, הידע המשותף של המפעל, יצוא — הוא חשבון.
